線切割加工中，我們會(huì )遇到一個叫做鉬絲補償的參數，那么這個鉬絲補償是什么呢？我們可以把電極絲理解為是線切割的刀具，那么刀具就會(huì )有自己的寬度，盡管電極絲很細，一般也就18絲，但是對于線切割這類特種加工設備，這小小的影響都會(huì )造成切割的尺寸精度不對。所以就有了鉬絲補償這個參數，就是為了在切割中使工件尺寸精度更加精準。那么我們線切割補償方向要怎么選呢？

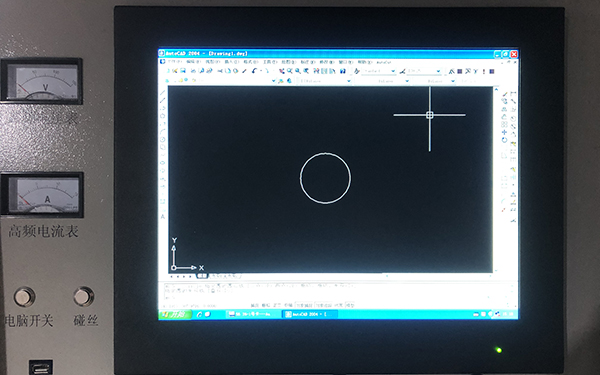

首先我們要知道我們是切割外形還是內孔，以及進刀后的切割方向，以autocut軟件，割下面的圓為例。

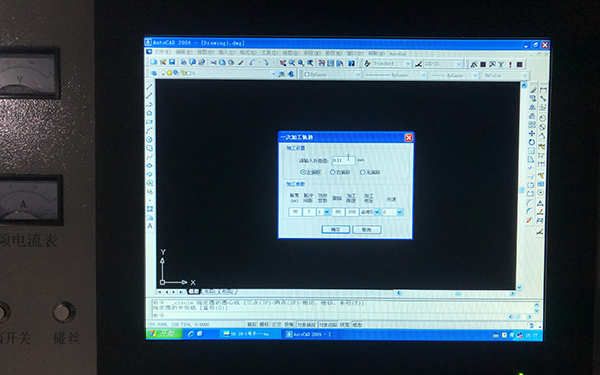

我們畫好圓后，生成加工路徑，這里我們切割的是外形，所以我們要先算好，補償的數據，一般補償數據為鉬絲的半徑，加上火花位，這里我們補償為0.11mm，也就是11絲。然后因為我的加工路徑打算為順時針，為了很好的切割到位，我需要鉬絲偏移為左邊，切割路徑就會(huì )在這個圓的的外面，不會(huì )使切割來的圓，因為偏移方向而變小。

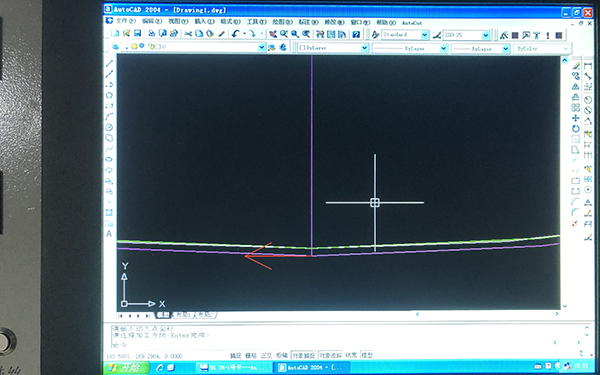

總的來說，線切割補償方向的選擇，跟我加工工件的類型已經加工方向有很大關系，在我們生成加工路徑后可以看一下。紫色線為加工路徑的，綠色線為實際圖紙路徑?？纯辞懈钕聛?lái)的外形或者內孔是否滿足尺寸要求就可以知道了。
以上就是線切割補償方向怎么選的圖文教程。

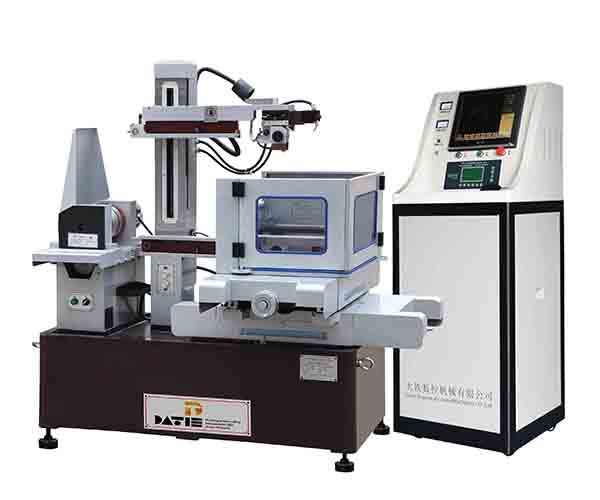

小編也向大家推薦上面這款大鐵DK系列極速線切割機床，穩定加工效率12000mm2/h,三年內下降不超過5%,并且上一次鉬絲可加工40萬方。想了解的小伙伴點擊下方圖片，或者直接聯系大鐵24小時咨詢熱線18924551991，期待您的垂詢！
