線切割的日常使用中，總會(huì )出現一些小毛病，自己維修又不會(huì )，找線切割維修師傅又要花錢，今天小編就來教大家線切割步進電機的接線方法，以后接線斷了可以自己搞定。
線切割步進電機接線圖文教程：

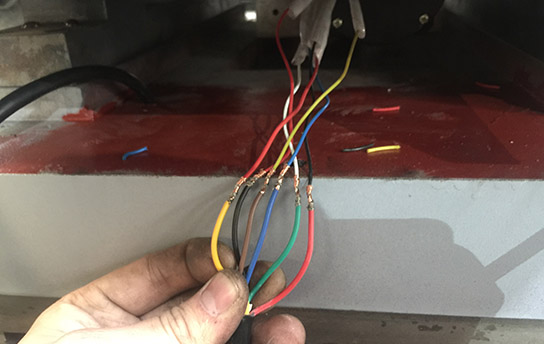

這張圖呢是廣東大鐵20芯線與接步進電機的照片，不同線切割廠家的接線方法是不一樣的，詳細需要聯系售后或廠家咨詢。

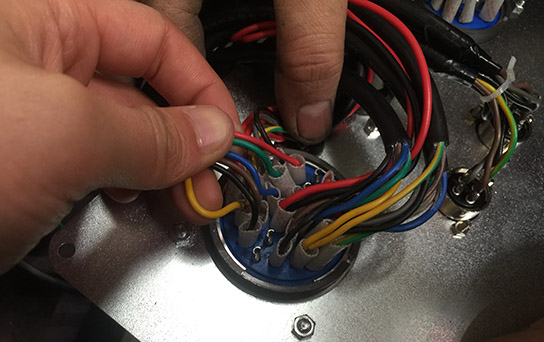

這張圖是廣東大鐵20芯線接航空接頭的照片，Y軸分別對應：紅線8號角、綠線9號角、藍線10號角、棕線11號角、黑線12號角、黃線電源線7號角。
X軸分別對應：紅線19號角、綠線20號角、藍線21號角、棕線22號角、黑線23號角、黃線電源線27號角。
這張圖是廣東大鐵20芯線接控制電柜驅動板的照片。
太深奧的原理小伙伴們不需要懂，只要問廠家要正確的線切割步進電機接線方法就搞定拉。
