在我們線切割加工工件的裝夾中,我們需要將工件的一個平面與線切割的一條運動軸平行或者垂直,這樣才能確保切割的位置,與圖紙上標的一致,這也是一名線切割師傅必備的技能。那么我們該如何給工件裝夾打表呢?

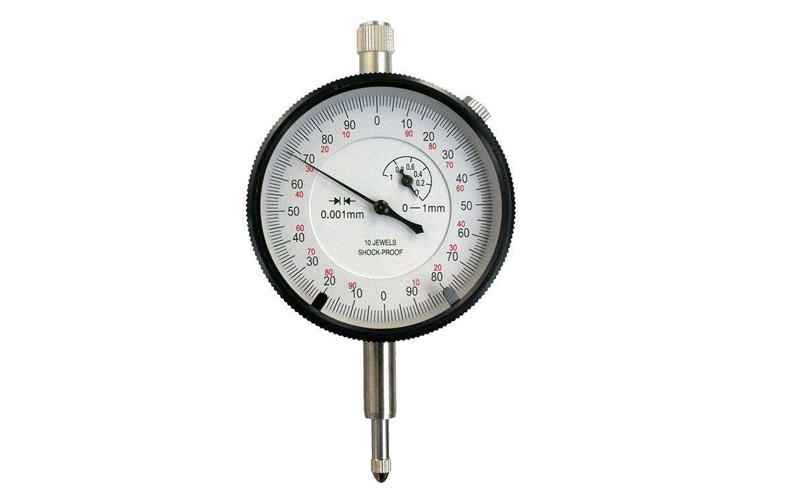

首先我們先要學會(huì )使用千分表,千分表的根據分度值來分,有0.01mm,0.005mm,0.002mm及0.001mm幾種。分度值為0.01mm的數量較多,因此稱這種千分表為百分表,其它為千分表。我們要先知道自己的千分表的數值,以0.001mm為例,每一小格為1個μm,一個大格也就是我們的說的一絲。

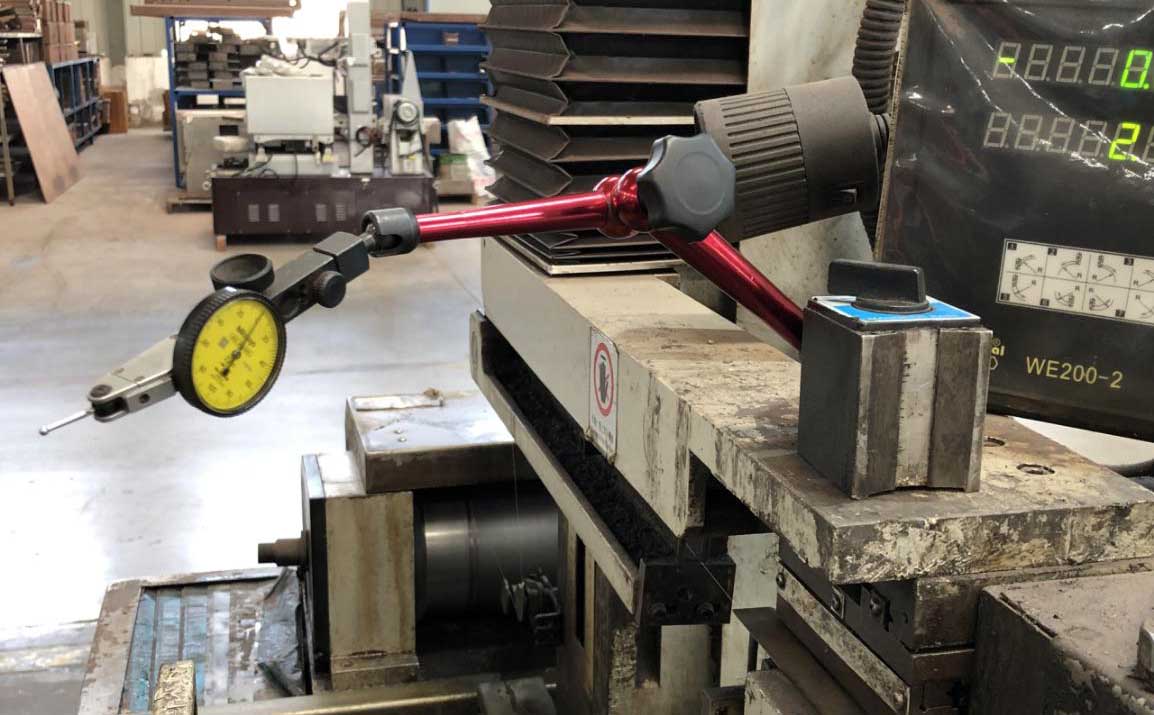

然后我們我們要把千分表的支撐桿的底座(一般為一塊強力磁鐵),固定在相對于運動拖板靜止的一個位置,這里我們選擇線切割機床的上絲臂。

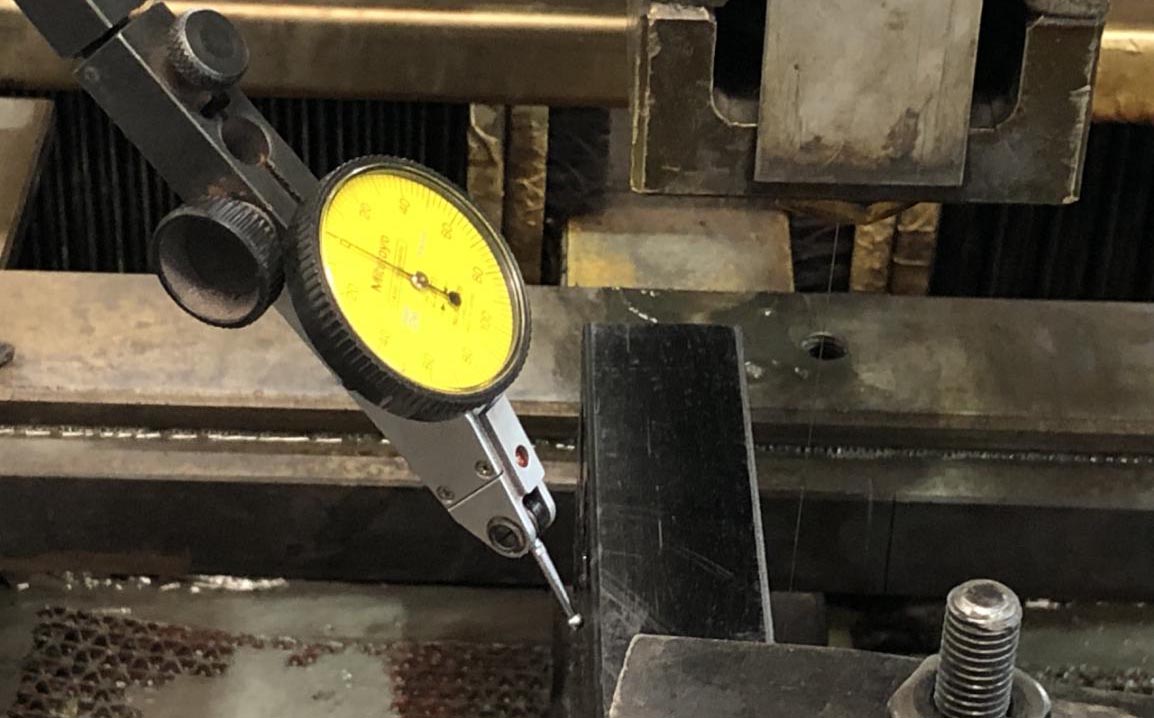

將千分表固定好后,我們就需要將表針,與需要打標的工件接觸,這里我們可以通過調整,x軸與y軸,將千分表與工件接觸到一個合適的位置。

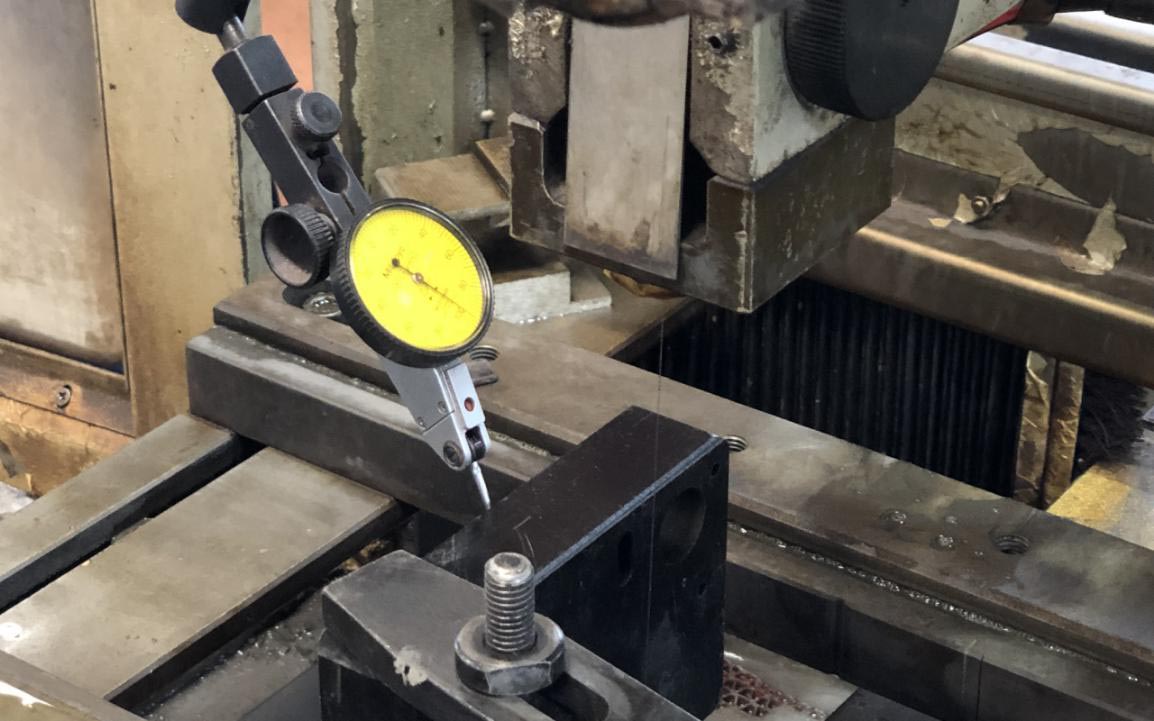

接下來,我們通過調整表針與工件垂直方向的軸(這里我們是調整y軸),然后使表針的的數值轉動到表盤的中間位置,也就是指針起始位置的對面。這樣不管是偏離哪個方向,我們都有多的刻度進行觀察調整。
接觸好后,我們就開始移動工件與表針的平行軸(這里我們是x軸)。通過移動這條軸,我們根據指針的轉動,看看工件方向往那邊斜,假設假設當工件往外移動,指針數值越大,那么說明工件在這個方向與表針?lè )较蛟浇?。反之,就是越遠。

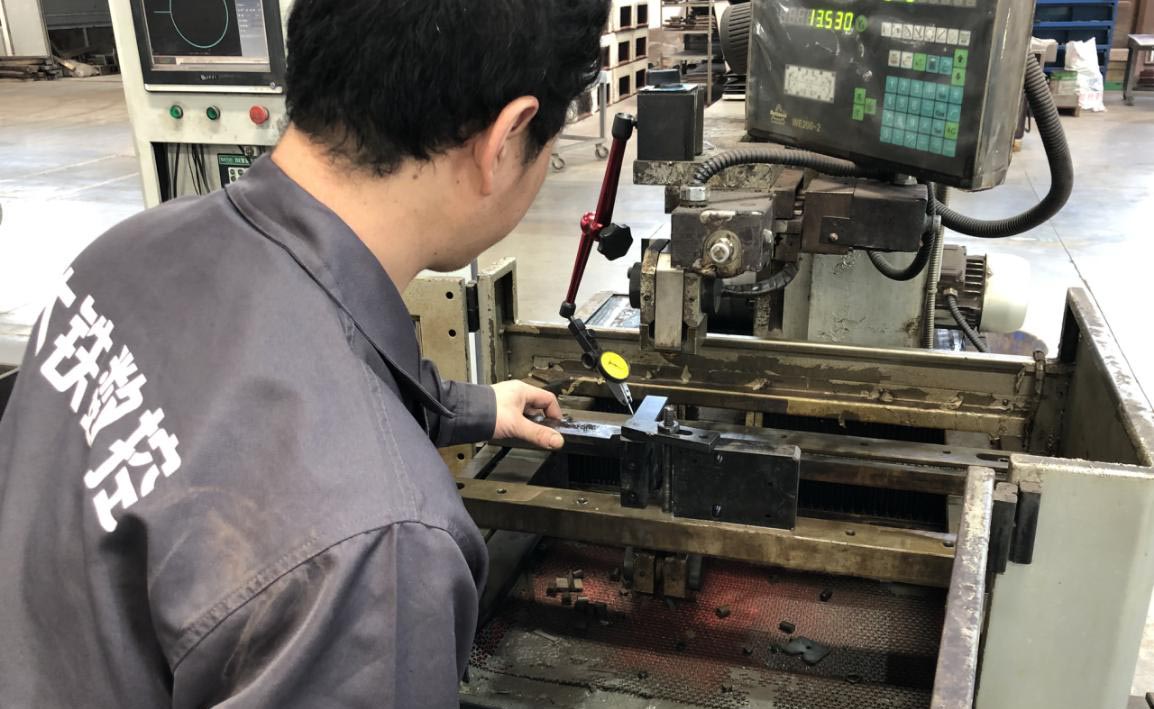

這個時候我們可以通過敲打工件,改變工件位置,使工件與運動軸平行。
當我們移動平行軸,指針擺動的偏差符合我們圖紙上的誤差要求的時候,那么就證明,工件基本與機械坐標的兩條軸接近垂直或平行。那么這樣工件的裝夾就完成了。

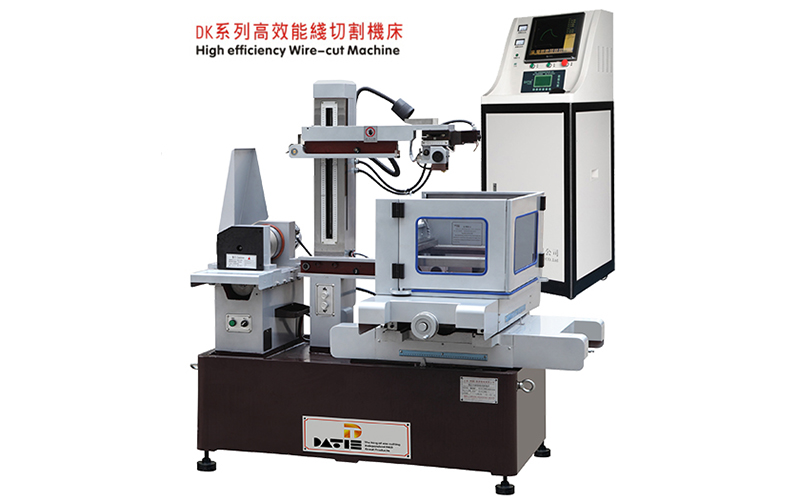

以上便是線切割工件打標教程,小伙伴學會(huì )了嘛。覺得小編說的不錯,可以了解下,日入720元的大鐵DK系列極速線切割哦。
