前幾天有小伙伴找到小編詢問線切割上圓下方的加工教程，這些都是入門級的啦，小編今天就講講這個案例。
線切割加工中，上圓下方加工我們就要用到上下異形這個加工功能。這里我們以autocut為例。

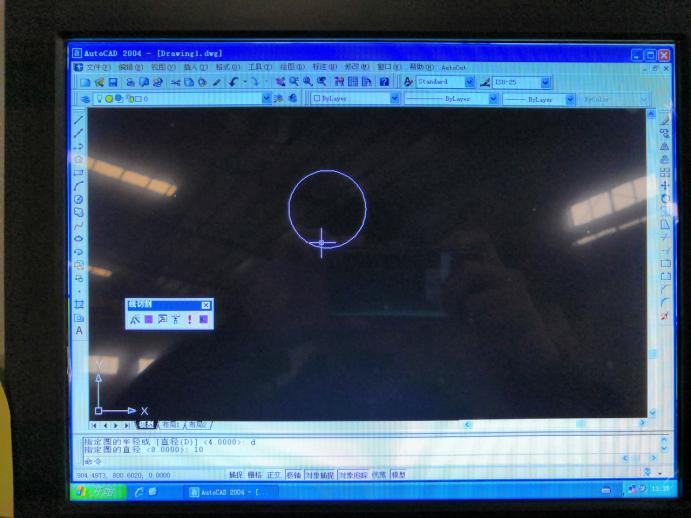

1.我們先要將上表面的圓畫好，這里我畫了一個直徑為10的圓。

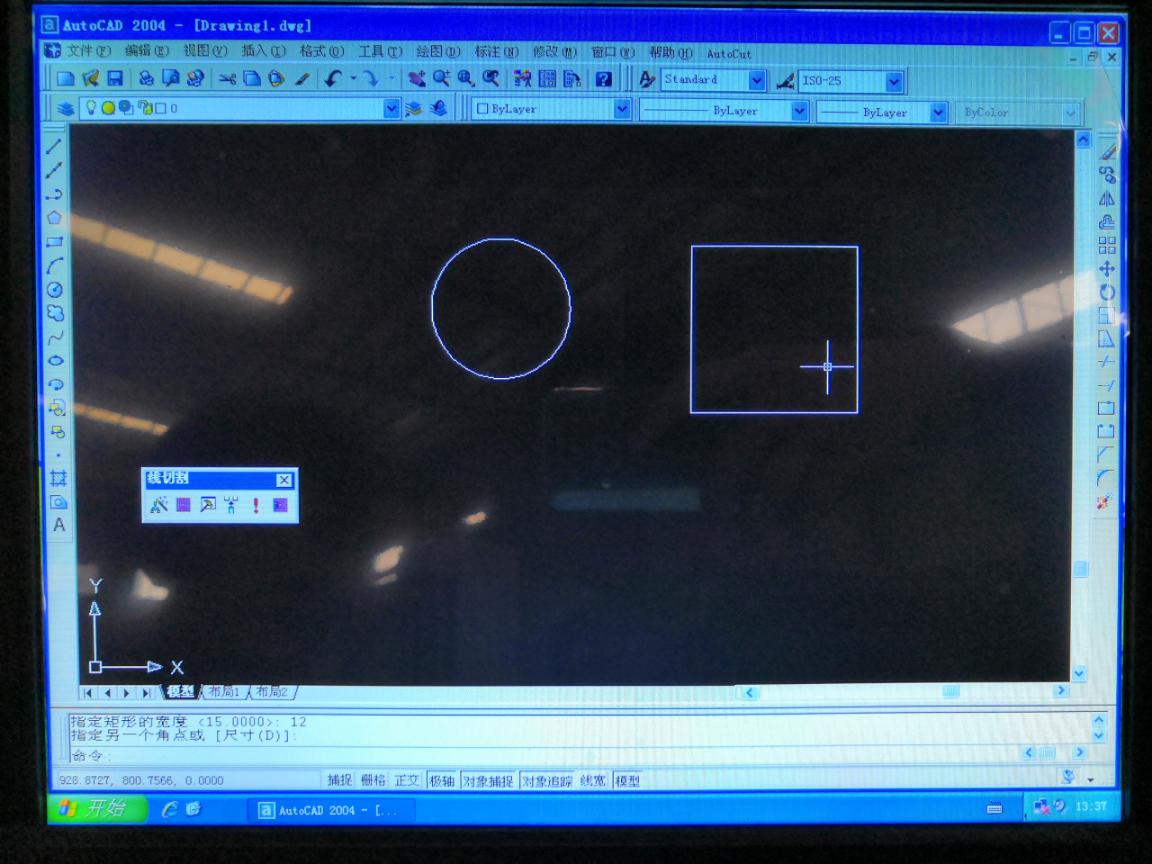

2.再將下表面的方畫好，這里我們畫一個邊長為12的方。
3.然后做出兩個圖形的進刀線。

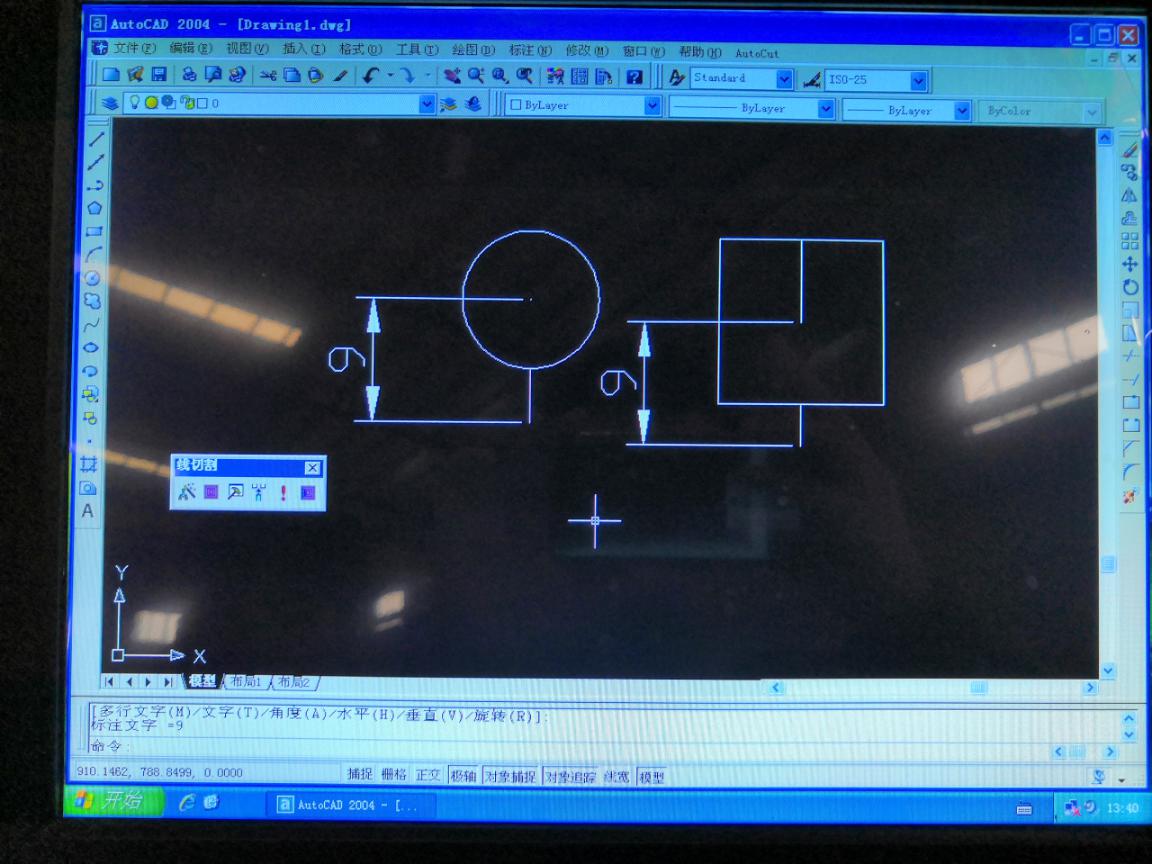

4.在這里我們需要注意一下，為了保證上地面與下底面的中心保持一致，這里我們需要算好兩個圖形的進刀線與圓心的距離一致。

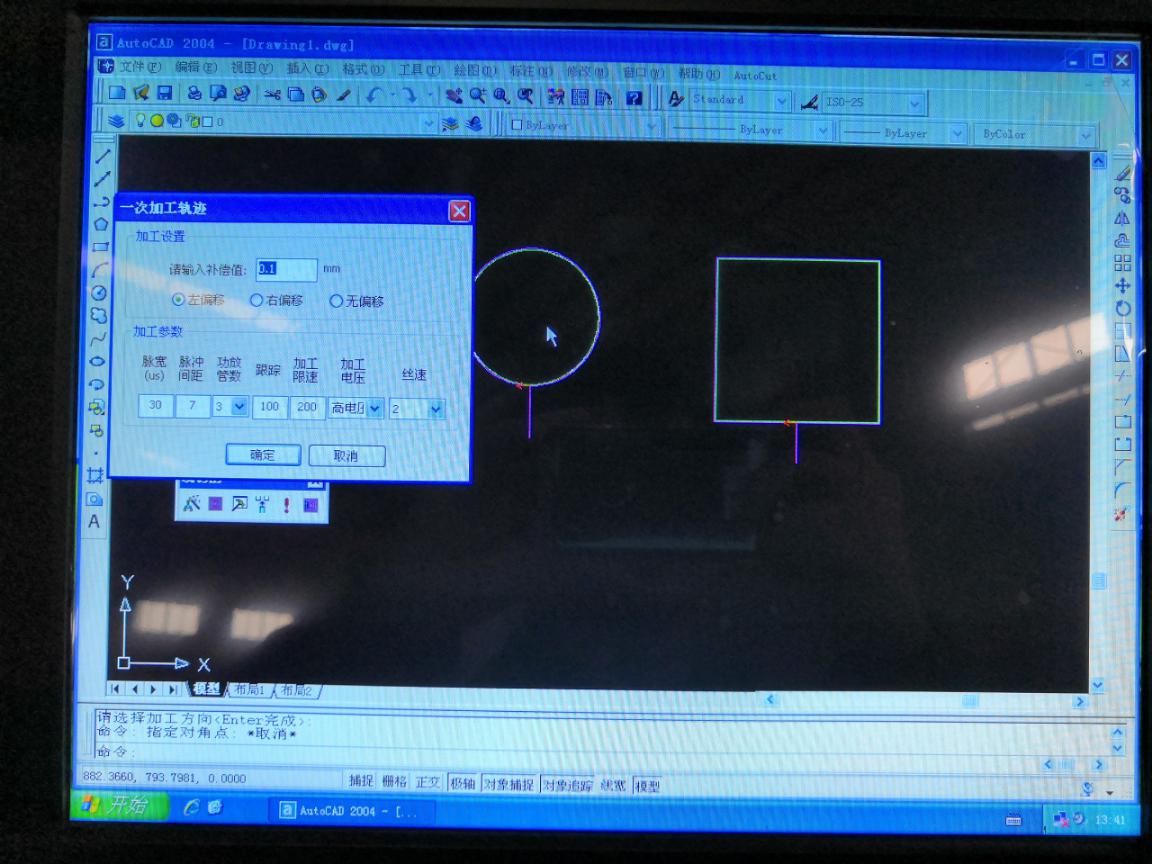

5.然后在分別給兩個圖形生成加工路徑

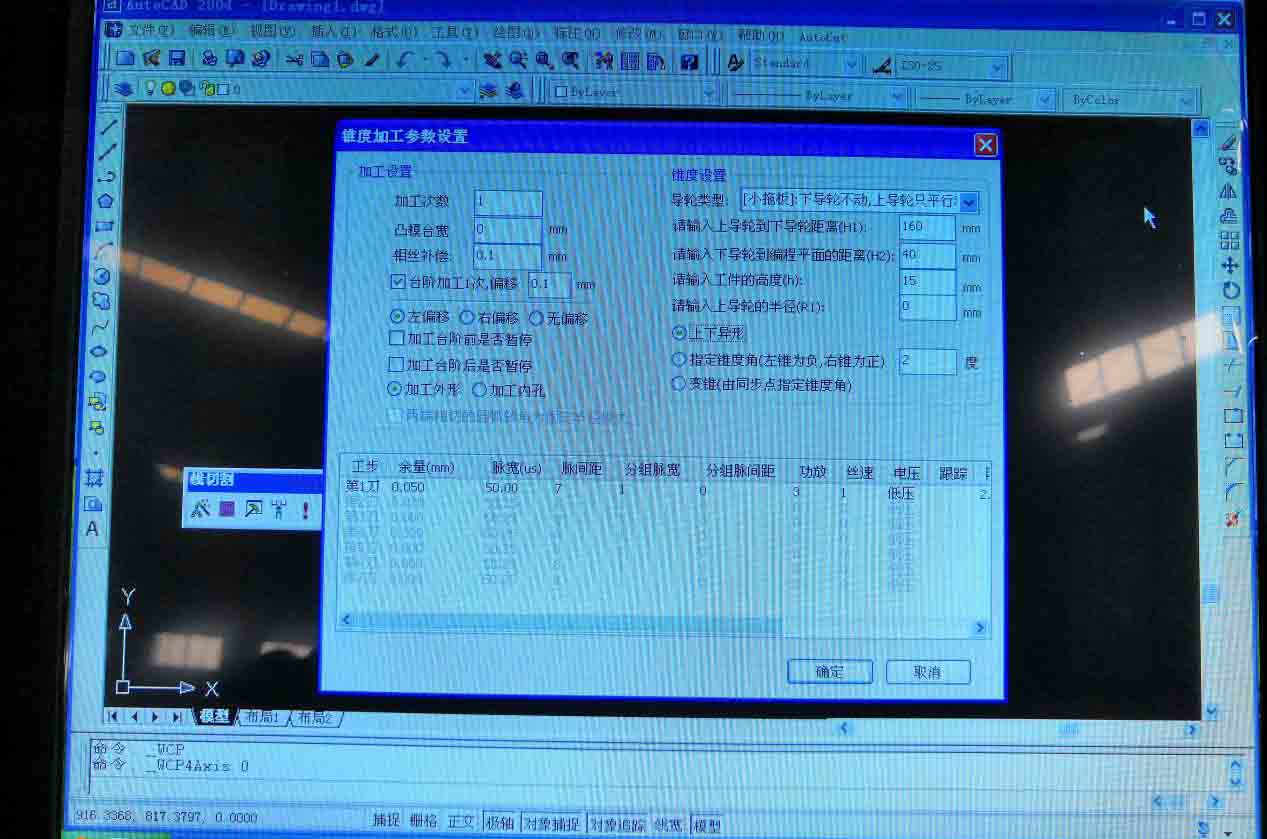

6.接著我們跟生成錐度任務一樣，選擇生成錐度加工軌跡。然后在錐度設置那塊，我們選擇上下異形。

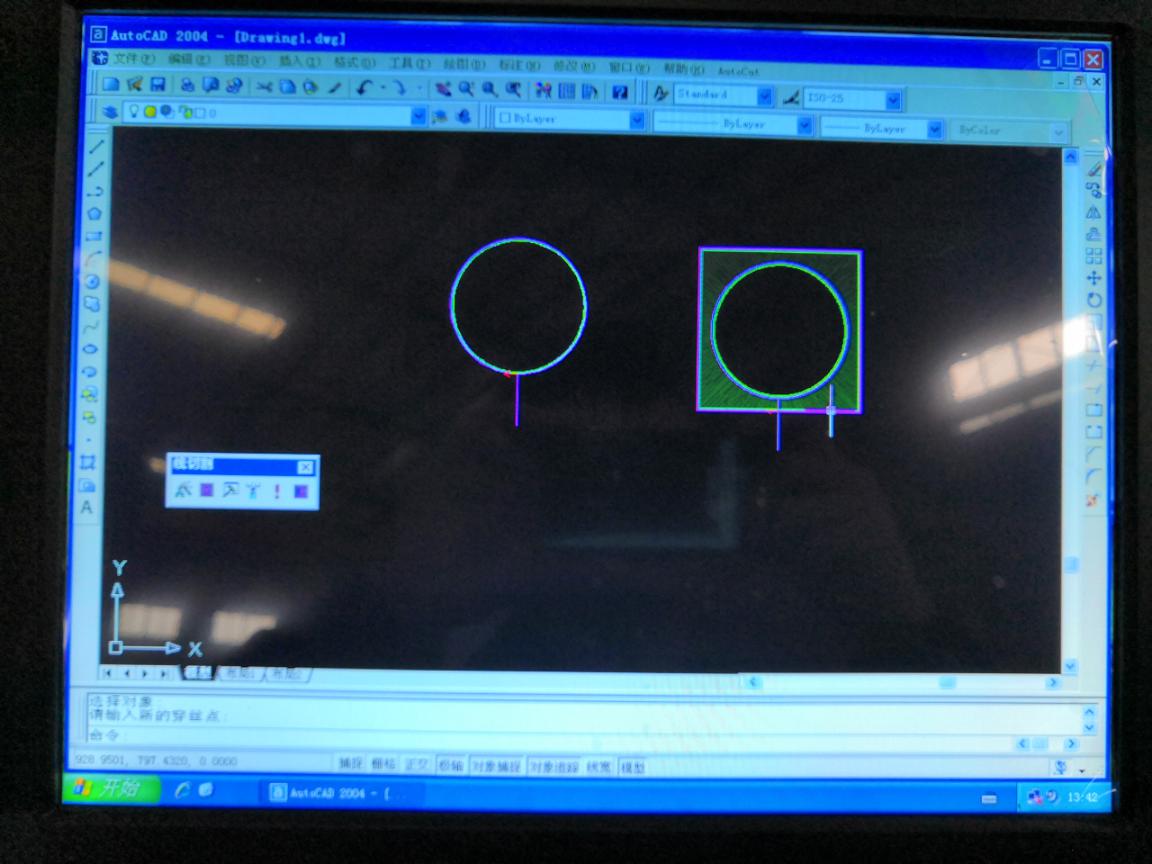

7.生成好后，我們就可以看見在cad中系統自動生成好了加工路徑。

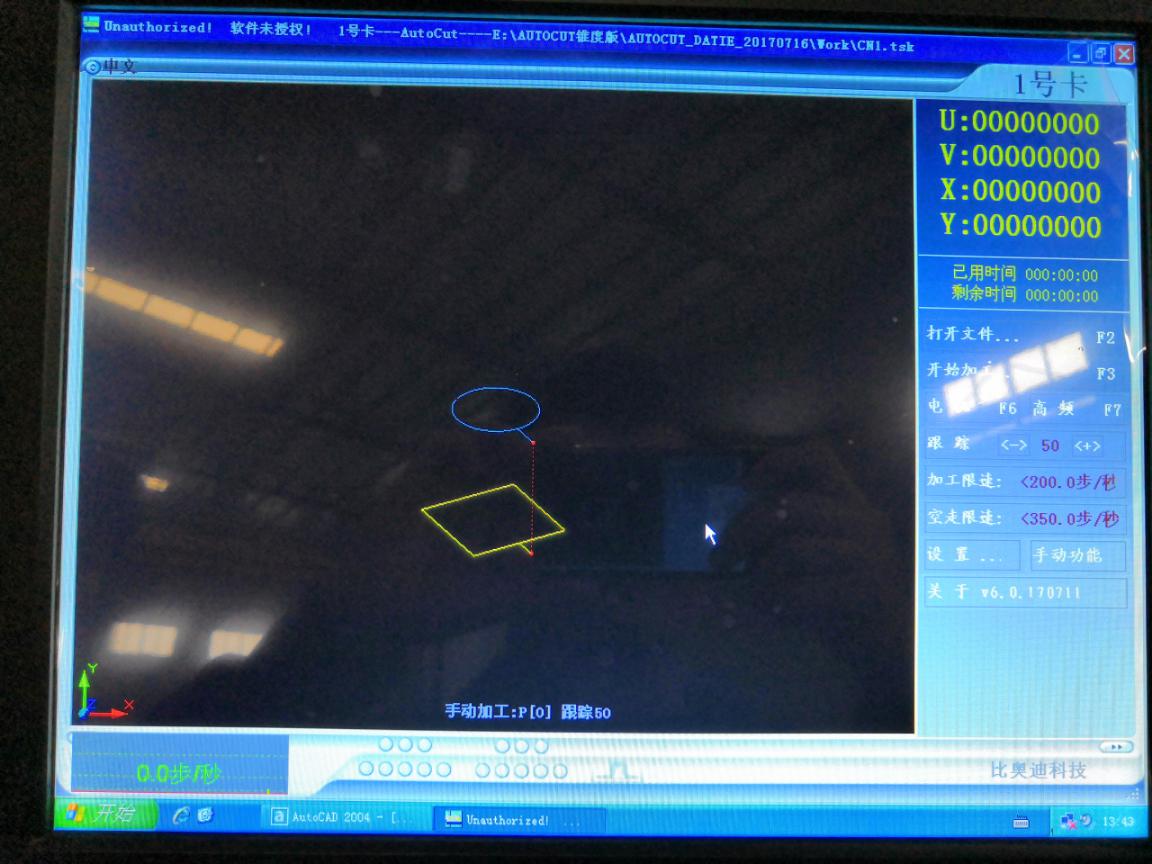

8.然后再發送加工任務，就可以開始加工了。
相對來說，線切割加工上圓下方還是比較簡單的，小伙伴們學會(huì )了嘛。覺得小編講得不錯可以點個贊哦。
